Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Общие вопросы.
Сообщения: 154
Зарегистрирован: 13 окт 2012, 23:51

Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение BadDogg » 29 ноя 2013, 20:56

Здравствуйте. Хочу установить на свою ВАЗ-2121 1991 года выпуска вакуум + гтц от 21214М. Кто-то ставил такой комплект? Хочу чтобы система оставалась 2-контурной.
1.) Вакумный усилитель тормозов(21214-3510006)
2.) Главный тормозной цилиндр (21214-3505010)
3.) Кронштейн(21214-3510406)
Что еще кроме этих основных запчастей нужно? Писали еще про каие то тройники и т.д. Как с запаской? Можно ли ее перевернуть на 2121 как на новых нивах? Проконсультируйте пожалуйста.

Сообщения: 154
Зарегистрирован: 13 окт 2012, 23:51

Re: Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение BadDogg » 14 дек 2013, 16:20

И еще вопрос - возможно ли перевернуть запаску как на 21213 - 21214?

Аватара пользователя
Сообщения: 1311
Зарегистрирован: 11 ноя 2013, 08:03
Контакты:

Re: Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение gregor61rus » 15 дек 2013, 06:22

BadDogg писал(а):И еще вопрос - возможно ли перевернуть запаску как на 21213 - 21214?
у меня так лежит
перевернуть так
не дает вакуумник

Сообщения: 13764
Зарегистрирован: 02 дек 2009, 22:39

Re: Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение Captain » 15 дек 2013, 09:36

BadDogg писал(а):1.) Вакумный усилитель тормозов(21214-3510006)
2.) Главный тормозной цилиндр (21214-3505010)
3.) Кронштейн(21214-3510406)
Что еще кроме этих основных запчастей нужно?
Не знаю, Слава, где ты собираешься покупать железки, думаю, что в Умани это непросто. Я бы сделал так: кронштейн и прочие уплотнители взял с 21213, можно б/у, а вакуумник в сборе с главным цилиндром -- от 21214 (по отдельности они в з/ч не поставляются, нужно брать в сборе).
Вот ссылка на каталог 21213, тут видно, что требуются детали:
21213-3510406 Кронштейн
2108-3510418-02 Уплотнитель
21213-3510420 Стакан уплотнителя
Кронштейн 21213 подходит к вакуумнику 21214 (если на автомобиле нет гидроусилителя руля!), только его (кронштейн!) нужно повернуть набок на 90 градусов.

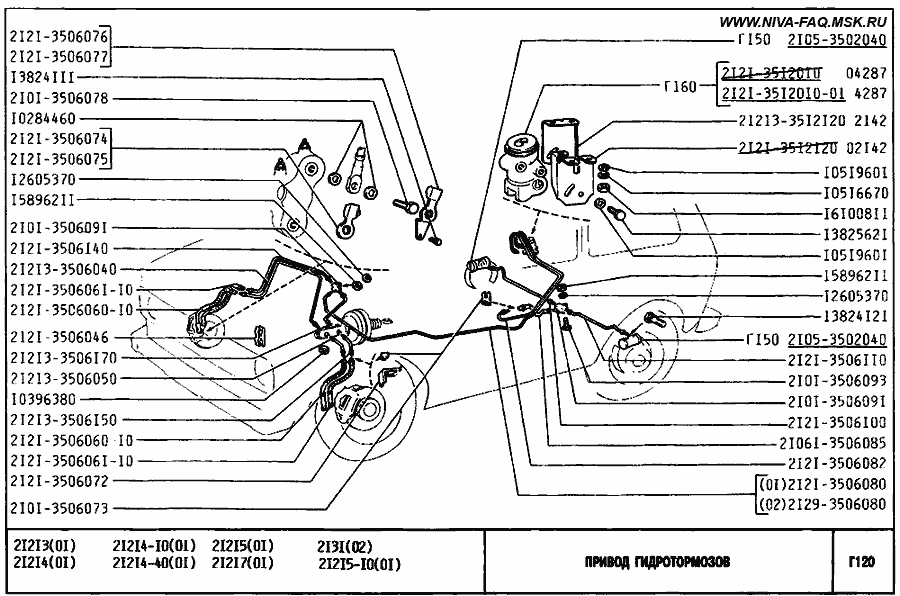

Ну а трубки с тройниками ставь по схеме 21213:

Сообщения: 154
Зарегистрирован: 13 окт 2012, 23:51

Re: Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение BadDogg » 16 дек 2013, 18:46


Сообщения: 13764
Зарегистрирован: 02 дек 2009, 22:39

Re: Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение Captain » 16 дек 2013, 19:24

А уплотнитель и его стакан они проигнорировали, значит. И ты будешь дышать воздухом из-под капота через это отверстие...

Сообщения: 154
Зарегистрирован: 13 окт 2012, 23:51

Re: Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение BadDogg » 16 дек 2013, 19:59

Вопрос - разьясните детально зачем эти тройники, какое отверстие на ГТЦ заглушается?

Добавлено спустя 9 минут 13 секунд:
gregor61rus писал(а):BadDogg писал(а):
И еще вопрос - возможно ли перевернуть запаску как на 21213 - 21214?
Вот у меня и вопрос, как на ВАЗ 2121 закрепить перевернутое колесо?
Последний раз редактировалось Portada 17 дек 2013, 02:10, всего редактировалось 1 раз.
Причина: О цитировании: http://www.niva-club.net/viewtopic.php?f=6&t=72

Аватара пользователя
Сообщения: 48
Зарегистрирован: 05 сен 2013, 16:37
Контакты:

Re: Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение talib » 16 дек 2013, 20:27

Странно - но весь день тоже думаю о такой же процедуре . Нашол дешевле http://lemans.com.ua/Tormoznaya-sistema ... -GTCz.html -завтра буду звонить узнавать о наличии. В Киеве есть по 650 и 690 находил. Кронштейн - 90 грн в киеве ( там где сам ВУТ 900 ) - если гдето найти в Харькове - думаю будет дешевле . Стакан еще не нашол.
Сон разума порождает чудовищ , сон безумия - вечность . . .

Аватара пользователя
Сообщения: 1311
Зарегистрирован: 11 ноя 2013, 08:03
Контакты:

Re: Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение gregor61rus » 16 дек 2013, 20:30

ну вообще то, там винт есть чтобы зафиксировать колесо +резинки 2шт
как оно в 2121 не знаю, вроде тоже самое было если память не изменяет

Сообщения: 154
Зарегистрирован: 13 окт 2012, 23:51

Re: Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение BadDogg » 16 дек 2013, 20:33

Спасибо за ссылочку, интересуют детали по установке комплекта 21214М на ВАЗ-2121. Особенно нужно детальное описание подключения - трубки, тройники, заглушка неиспользуемого отверстия ГТЦ. Если бы кто набросал схемку или хотя бы текстом написал

Добавлено спустя 43 секунды:
gregor61rus
Вот этот винт, он есть в продаже?

Аватара пользователя
Сообщения: 1311
Зарегистрирован: 11 ноя 2013, 08:03
Контакты:

Re: Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение gregor61rus » 16 дек 2013, 21:10

раз на переднеприводные продают то и на ниву скорее всего есть, надо только спросить в магазине

Сообщения: 13764
Зарегистрирован: 02 дек 2009, 22:39

Re: Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение Captain » 17 дек 2013, 06:00

BadDogg писал(а):Особенно нужно детальное описание подключения - трубки, тройники, заглушка неиспользуемого отверстия ГТЦ.
BadDogg, никто не станет разжёвывать: "отверни трубку от заднего левого отверстия ГТЦ и прикрути её туда-то".
Ничего на ГТЦ глушить не нужно. Один тройник выбрасывается.
Схему разводки гидротрубок 21213 я привёл, в ней всё предельно ясно. Просто собери, как на картинке.

Сообщения: 154
Зарегистрирован: 13 окт 2012, 23:51

Re: Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение BadDogg » 17 дек 2013, 10:20

Спасибо за ответ, думаю разберусь по схеме. Вот только зачем пробка радиатора ВАЗ при опыте установки других? Цытата: "Долго думал, чем заглушить неиспользуемые отверстия. На витрине притаилась пробка радиатора 2101. Естественно, была примерена и, внезапно, идеально подошла!"

Сообщения: 13764
Зарегистрирован: 02 дек 2009, 22:39

Re: Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение Captain » 17 дек 2013, 11:19

По–видимому, имелась в виду пробка сливного отверстия медного радиатора. Но глушить отверстие на ГТЦ и потом ставить тройник на выход из другого отверстия, соединенного с заглушенным внутри ГТЦ как–то некрасиво.

Сообщения: 456
Зарегистрирован: 24 сен 2010, 11:40
Контакты:

Re: Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение tester12 » 17 дек 2013, 12:49

По опыту замены 21214 на тормозную от 21214М Полностью согласен с Captain
трубки нужно брать тоже от 21214 с нормальной системою тормозов, а не с диагональной. От 21213 могут оказаться коротковаты, а могут и нет... Вместо стакана 21214М, которого нигде нету, можно использовать и 21213, но придётся его хорошо подогнуть или обработать напильником, иначе будет цеплять.

Аватара пользователя
Сообщения: 1311
Зарегистрирован: 11 ноя 2013, 08:03
Контакты:

Re: Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение gregor61rus » 17 дек 2013, 13:40

BadDogg писал(а):Вот этот винт, он есть в продаже?
http://nivalada.ru/part/8987/

Аватара пользователя
Сообщения: 48
Зарегистрирован: 05 сен 2013, 16:37
Контакты:

Re: Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение talib » 17 дек 2013, 19:15

По поводу ссылки на ВУТ за 605 грн которую давал чуть выше - в наличии не оказалось. Но зато оказлось еще дешевле вот тут http://www.cartuz.com/detail/get_one_de ... 35798.html - заказал , завтра должны отправить ( 30 грн доставка) . Стакан не нашол - перерыл весь инет - нигде нету.
Сон разума порождает чудовищ , сон безумия - вечность . . .

Аватара пользователя
Сообщения: 48
Зарегистрирован: 05 сен 2013, 16:37
Контакты:

Re: Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение talib » 20 дек 2013, 18:13

Установили сегодня на 21214 ниву этот ВУТ 21214М - заказал с Харькова по ссылке той что в верхнем посте - с пересылкой обошолся 588 грн .


Кронштейн - 90 грн . Работа - 220 грн обошлась.

В итоге хорошо что меня предупредили чтобы попробывал тихонько проехать и притормозить - ибо нажал на педаль и чуть не улетел в стекло :))) - нажимается легонько как в иномарке - вообщем НРАВИЦЦА , по сравнению с тем что было - небо и земля.

А да = Кронштейн прикручивать чтобы он к верху был приподнят ( а не к низу ) и в Стакане напаильником делали пропил .
Сон разума порождает чудовищ , сон безумия - вечность . . .

Сообщения: 154
Зарегистрирован: 13 окт 2012, 23:51

Re: Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение BadDogg » 23 дек 2013, 21:43

Систему нужно прокачивать после установки? Где нашли кронштейн?

Аватара пользователя
Сообщения: 1311
Зарегистрирован: 11 ноя 2013, 08:03
Контакты:

Re: Установка ВУТ + ГТЦ 21214М на ВАЗ-2121

Сообщение gregor61rus » 28 дек 2013, 20:41

gregor61rus писал(а):BadDogg писал(а):
Вот этот винт, он есть в продаже?

http://nivalada.ru/part/8987/
сегодня видел в магазине сей болт, стоит у нас 100р с проставкой для ровного закручивания.
----------------------
Сегодня потерял тормоза, пришли в выводу, что ВУТ вышел из строя, видно, что он недавно заменен, стоит почти новый(даже цена сохранилась написанная маркером), по его работе кажется, что не в нем причина, но все же купил новый и поставил проблема вроде ушла но вроде как и нет. Ход педали стал больше тормоза схватывают в самом конце, но схватывает вроде мертво, жидкость в порядке, не ушла за время езды, напрягает, что свободный ход педали около 2\3, непривычно, тормоза не прокачивали, все поставили обратно чуть долив жидкость.
при проверке тормозного пути, выяснилось, что одно заднее колесо не тормозит, снял барабан(оказался новый без каких либо изъянов) колодки тоже новые !но смазаны то ли Литолом, то ли еще какой смазкой,(видно, что пытались одеть новый барабан на новые колодки) в надежде что он сотрется... моя в шоке.... все вытер насухо, теперь тормоз колеса работает.
Причина работы педали не выяснена, но есть мысль, что причина в ГТЦ.
